plt是什么格式？plt文件怎么打开？

plt是绘图格式文件，类似与模板，它把一系列的曲线图表综合起来，做完分析后，通过调用该文件，就能生成很多曲线。一般可以用autocad或CorelDRAW打开。

plt文件是遵从HP GL/2规范的打印机指令文件，大型的设计院所通常用这种文件来向打印机发送打印任务，PLT文件现在能够被打印中心直接读入，能够集中批量打印和拼图输出。

plt是什么格式？plt文件怎么打开？

但不同的打印驱动程序生成的PLT文件会有些不一样，其指令可能不完全遵从HP GL/2规范，即使是HP打印机驱动程序生成的PLT文件，其生成的PLT文件也不是完全相同，有的打印驱动程序生成的指令的效率高，有的效率低。那么如何创建PLT文件呢?方法也很简单。

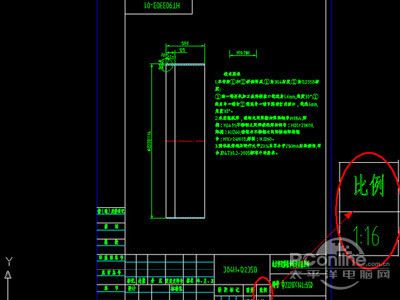

1.在AutoCAD主程序中打开设计文件DWG，如下图：

plt是什么格式？plt文件怎么打开？

注意，图纸的比例。

2.单击菜单[文件]-[打印]，设置请注意：

打印机/绘图仪：第一步设置的绘图仪，如Desigen 750C 3195A.PC3。

纸张：选择与当前图相应的自定义纸张，如本图例中是A4的纸，选用ISOexpand A4 (210.00*297.00毫米) 。

打印区域：用窗口选择的方式，选择所有图形。

打印比例：设置成与绘图比例相同。

plt是什么格式？plt文件怎么打开？

3.单击按钮“确定”。

3.单击按钮“确定”，4.指定保存路径及文件名，单击按钮“保存”，生成plt文件。
