如何利用tcpdump+Wireshark实现TCP数据包的解析

2021-03-09    分类: 网站建设

可以说对TCP数据包的分析,是进行网络编程的基础。通过TCP数据包的分析,可以有效的解决网络编程中的好多问题。

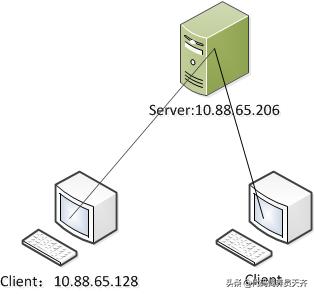

利用已有设备,我们部署了如下的网络拓扑图,进行功能测试。选择抓取Server:10.88.65.206与Client:10.88.65.128之间的通信数据。

网络编程(一)TCP数据包的分析

下面开始介绍抓包分析流程:

首先介绍一下测试环境,Server端,IP地址为:10.88.65.206,操作系统为:CentOS6.6。Client端,IP地址为:10.88.65.128,操作系统为:CentOS6.6。抓包工具:tcpdump,CentOS桌面操作系统自带。TCP协议分析工具:Wireshark。

客户端和服务端之间为长连接,为获取这对设备之间的通信数据。通过reboot命令重启Client端设备,让客户端重新连接服务端并发送数据。在重启客户端之前在Server端,执行抓包命令:

  1. tcpdump tcp -i eth0 port 3366 -s 0 -w test.cap

注意:简单说明下这个命令,在服务端eth0网口的3366端口抓取tcp的完整数据包,并将数据写入test.cap文件。client端和server端会有业务数据的发送,至于是什么业务数据,这取决于你的实际业务。

待客户端启动成功并与服务端的业务数据收发恢复正常后,停止抓包。从服务端机器下载test.cap抓包文件进行分析(可以使用WinSCP、xftp等工具进行下载)。

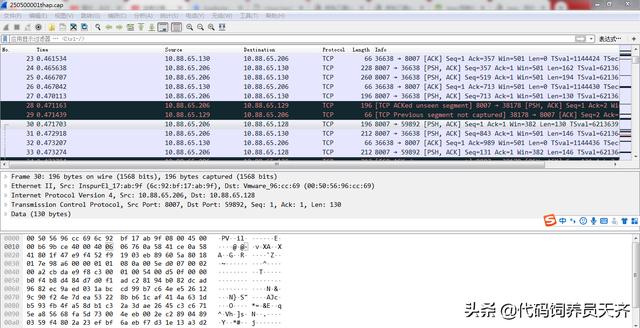

如果你的电脑上面已经安装Wireshark,无需重复安装,假设你的电脑上面没有安装Wireshark,你需要安装一下。安装完成后,可以直接双击打开test.cap文件。打开后结果如下所示:

网络编程(一)TCP数据包的分析

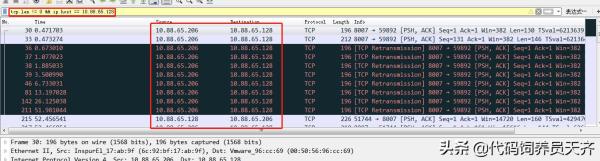

与服务端通信的不止一台设备,为了快速查看这对设备之间的数据包,可以添加一下过滤条件。

网络编程(一)TCP数据包的分析

经过过滤,我们可以看到剩下的数据全是这两台设备之间的数据。这样更有利于我们进行数据分析。

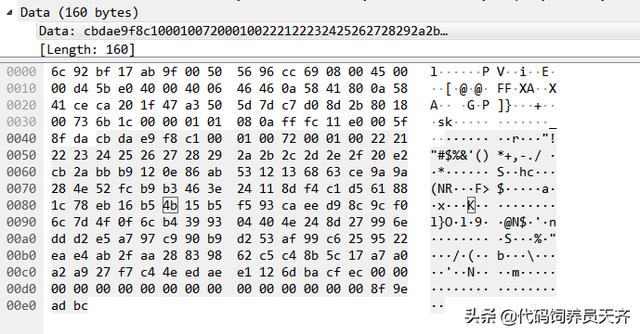

我们可逐条查看发送数据,直到找到我们需要检查的数据。找到检查的数据后,我们可以点击Data,查看数据是否正确。如图中的灰色部分,是我们测试中发送的业务数据。这里面的数据全是16进制字符串,你可以将你的业务数据也转为16进制字符串来与此数据比对其正确性。

网络编程(一)TCP数据包的分析

得到上面的16进制数据后,我们可以逐项的检查数据的正确性。如果你是自定义协议,就可以将自定义协议,与实际发送数据进行逐一比对。
