对于建筑安装工程预留预埋的施工做法,从电气管线、防雷接地、套管预埋三个方面,以优秀案例和缺陷案例,分别展示施工的正确做法和错误做法。先来赏析优秀案例的正确做法,
参考借鉴:1、电气管线
现场表现:镀锌电线管跨接地规范。
现场表现:多根电线管并列预埋时,管管间距控制合理,符合规范。
现场表现:管口固定牢固,封堵严实。
现场表现:砼剪力墙内采用泡沫板预留线盒安装位置,标高准确。
现场表现:拆模后线管甩口排列整齐,长短一致、间距均匀。

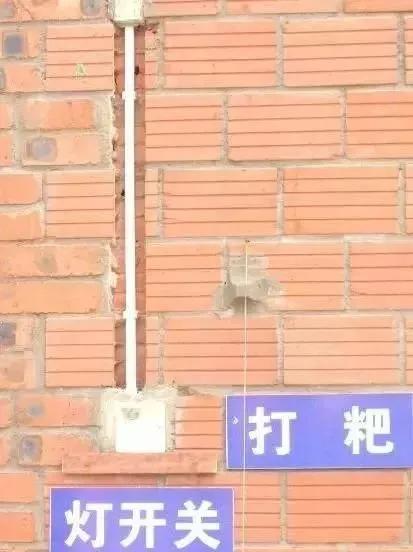

现场表现:开槽前墙面打钯。槽后平整,深度合理。管线顺直,固定牢固。
现场表现:线槽修补砂浆填塞饱满、平整,低于墙面5mm。

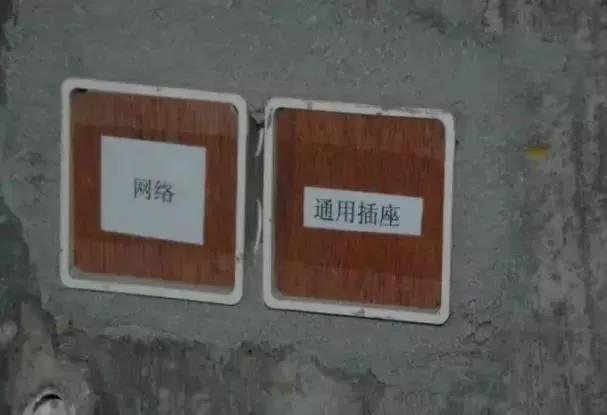

现场表现:成排线盒标高一致,线盒稳固后使用泡沫或三合板封堵,防止土建抹灰时堵塞,并注明线盒用途。
现场表现:墙面括完腻子后, 线盒安装效果。
现场表现:采用瓜米石填塞饱满,箱体安装标高准确,成排管线距离合理、管路顺直、管卡整齐美观。

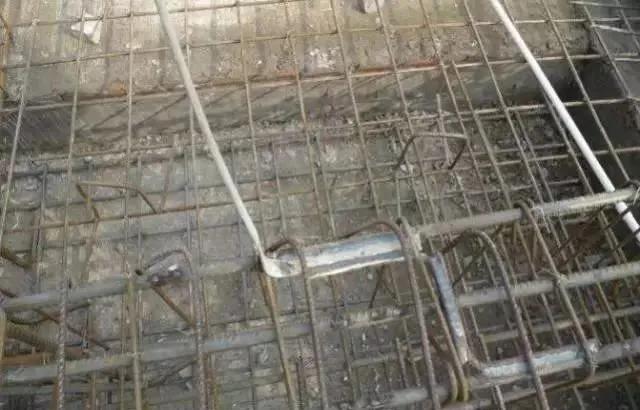

2、防雷接地现场表现:等电位、跨接地采用12圆钢跨接,焊接饱满符合规范要求。
现场表现:跨接地采用12圆钢,双面焊接,焊接饱满符合规范要求。
现场表现:接地引上线色标。
3、套管预埋现场表现:砼墙内预埋用钢套管焊缝平整,焊渣敲落,内壁防腐到位。

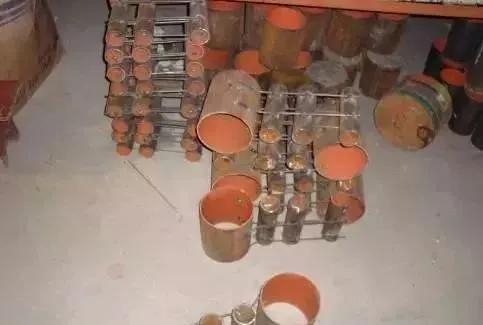

现场表现:砼墙内预埋用钢套管电焊组合固定,确保套管间距一致,防腐到位。
现场表现:砼墙内钢套管预埋,固定牢靠,间距均匀,封堵严密。
现场表现:砼墙内钢套管预埋效果图,防腐到位,封堵严实,标识清晰。

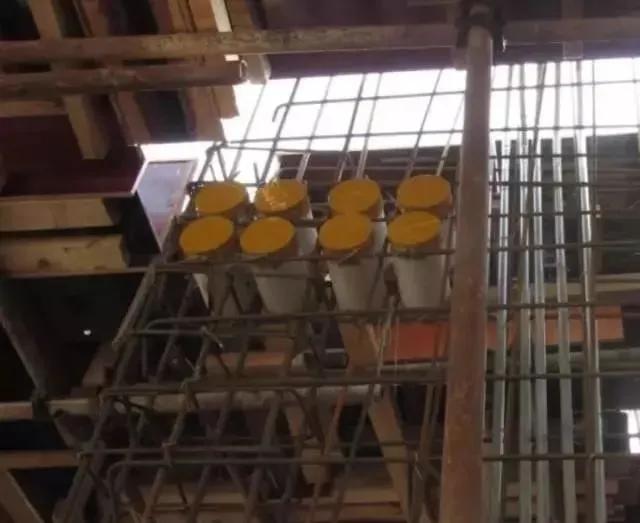

现场表现:砼墙内UPVC套管安装位置准确、固定牢靠、封堵到位。
现场表现:在砼结构上钻孔插筋控制套管的标高和位置。
不抹灰墙面UPVC套管安装与墙面平齐。

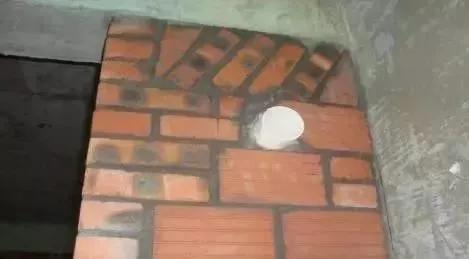

后砌墙上UPVC套管预埋,套管下料时应预留抹灰层厚度,并抹灰完成后冒出墙面10~20mm为宜。
现场表现:UPVC套管在墙面抹灰后效果。
再来看看下面这些缺陷案例的错误做法,引以为戒:
1、电气管线
现场问题:公共部位电线管排列过密。管管间距不符合规范要求。

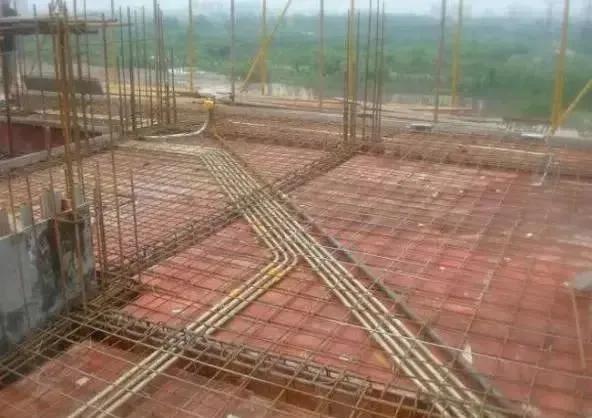

现场问题:预埋电线管交叉重叠、杂乱。未作图纸深化,不符合规范要求。

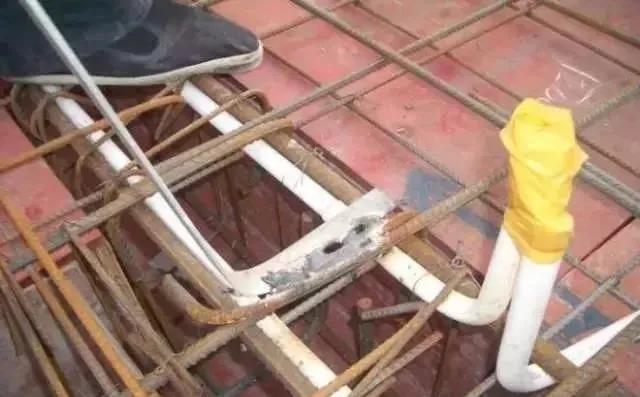

现场问题:镀锌电线管不准焊接连接。不合规范。应丝扣连接,两边做卡子跨接地,导线截面不能小于4mm2的铜芯软线。
现场问题:电线管离靠模板太近会造成保护层不足。

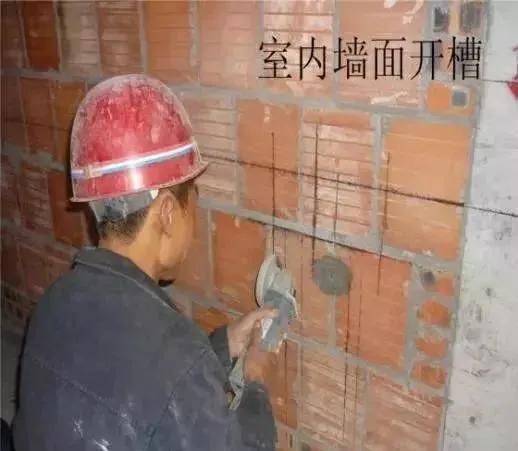

现场问题:墙面开槽严禁使用此类切割机。
现场问题:线盒安装倾斜。
2、防雷接地现场问题:等电位接地焊接粗糙不包满,未达到规范要求。
现场问题:柱子上接地铁板与镀锌扁铁焊接处未清除焊渣及防锈涂料。
3、套管预埋现场问题:出屋面套管预埋位子不准确不符合规范。且左面照套管材质也不合规范。

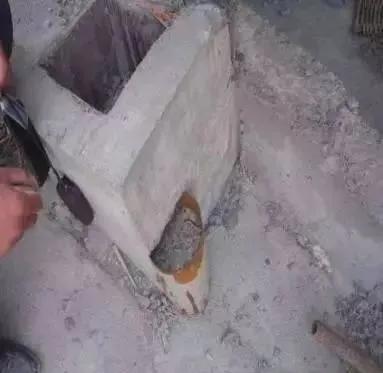

现场问题:UPVC套管冒出抹灰面部分在粉刷前及时磨平。
