1.Multisim简介

Multisim14是一种专门用于电路仿真和设计的软件之一，是NI公司下属的ElectroNIcs Workbench Group推出的以Windows为基础的仿真工具，是目前最为流行的EDA软件之一。该软件基于PC平台，采用图形操作界面虚拟仿真了一个与实际情况非常相似的电子电路实验工作台，几乎可以完成在实验室进行的所有电子电路实验，已被广泛地应用于电子电路分析、设计、仿真等各项工作。

Multisim是模拟电路仿真功能最全的一款软件，最重要的特色就是元器件种类多，虚拟仪器多，仿真类型多。

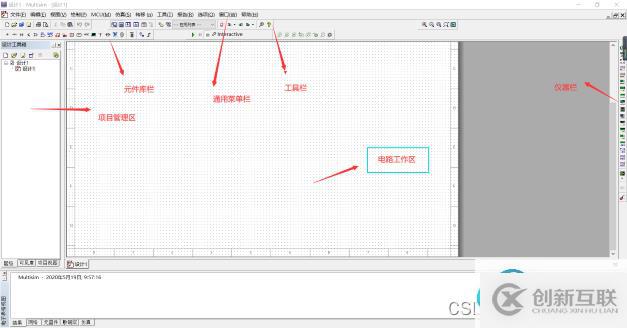

Multisim14界面

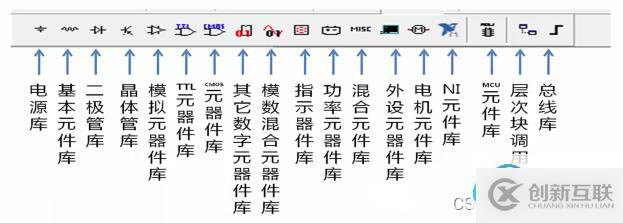

元件库栏

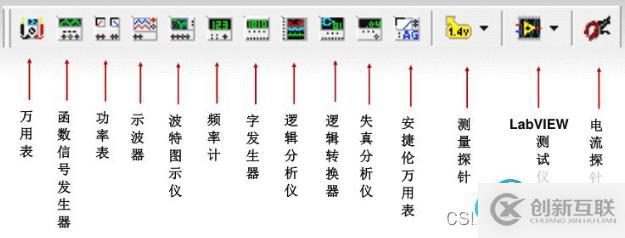

仪器栏

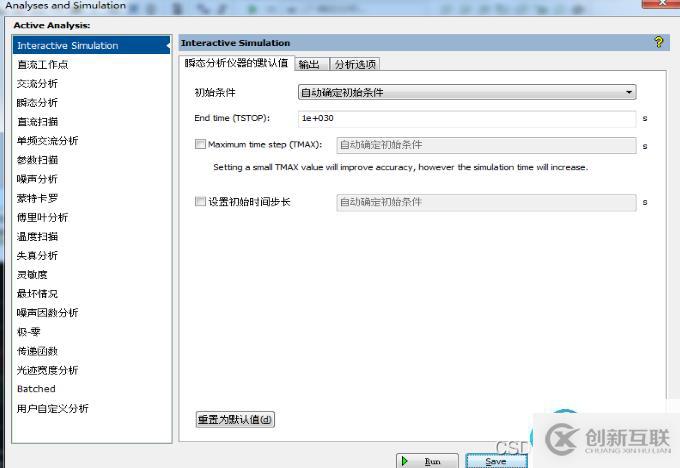

Multisim仿真类型

2.建立第一个仿真电路

交互仿真是使用面板上的虚拟仪器进行电路仿真和测量，大的好处是通过虚拟仪器的使用熟悉现实中万用表、示波器等常用仪表的使用。交互仿真类型为interactive,点击绿色三角启动仿真，红色方块停止仿真。

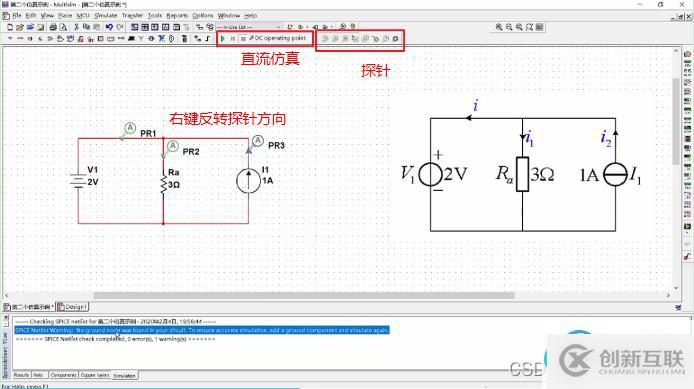

3.探针放置及直流仿真

探针类型有电压探针、电流探针、功率探针等。电流探针可以改变探针方向，右键单击电流探针，会出现反转探针方向的下拉菜单选项。

4.受控源的使用

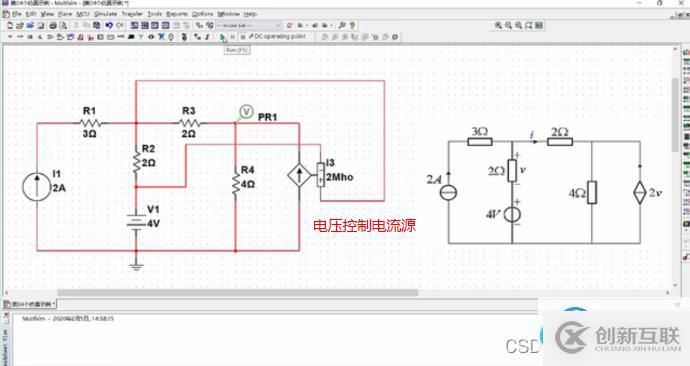

Multisim14中有电压控制电压源、电压控制电流源、电流控制电压源和电流控制电流源4种受控电源，选择对应受控源连到电路中，见下图。

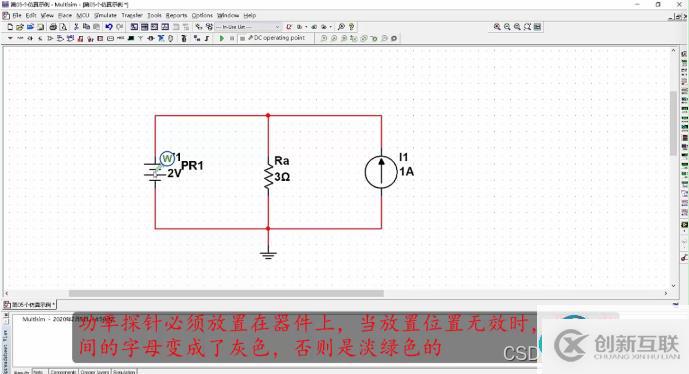

5.功率测量

功率测量时必须将功率探针放置在元器件的上方，否则功率探针无效。

6.参数扫描

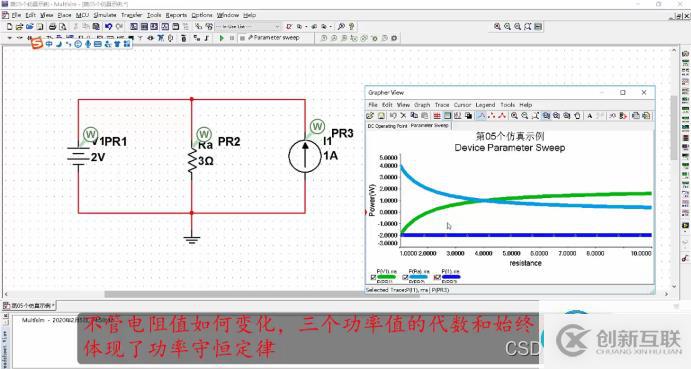

参数扫描可以对任意元器件在设置范围内进行扫描，扫描类型有线性扫描、（二）倍频扫描、十倍频扫描和列表扫描（单点扫描）；直流扫描只针对直流源，可对1-2个直流源的设置范围进行线性扫描，典型应用是MOS管的输出特性曲线绘制，对Rds进行参数扫描，对Ugs进行直流扫描。下图是从功率守恒的角度进行的参数扫描。

参数扫描设置

参数扫描结果
